公稱壓力 Nominal Pressore |
強度試驗 Shell Test |
水密封試驗 Water Seal Test |
上密封試驗 Back Seat Test |
氣密封試驗 Air Seal Test |
|---|---|---|---|---|
| 1.6 | 2.4 | 1.8 | 1.8 | 0.6 |
| 4.0 | 6.0 | 4.4 | 4.4 |
|
體蓋 Body Bonnet |
閥桿、閥瓣 Stem、Disc |
密封面 Sealing Face |
墊片、填料 Shim、Packing |
工作溫度 Working Temper. |
適用介質 Suitable Medium |
|---|---|---|---|---|---|
| 1Cr18Ni9Ti | 1Cr18Ni9Ti | STL 本體材質 |
PTFE | 常溫 | 氧氣 |
| ZCuZn16Si4 |
| 1.6MPa | DN | L | D | D1 | D2 | b | H | Do |
|---|---|---|---|---|---|---|---|---|

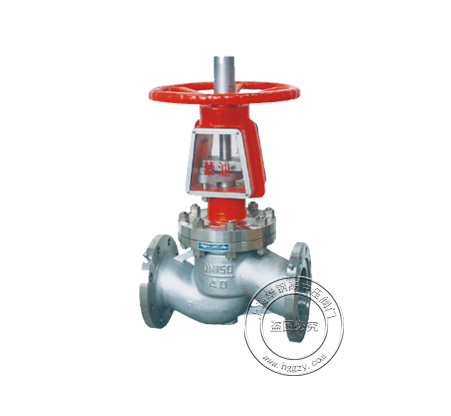

| 凸面法蘭 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T |
25 | 160 | 115 | 85 | 65 | 14 | 305 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 316 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 328 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 356 | 200 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 389 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 400 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 460 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 528 | 320 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 668 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 795 | 500 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 910 | 560 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 1200 | 640 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 1290 | 720 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 1560 | 800 |
